Значително по-лесно и сигурно терминиране на мрежов кабел

RJ45T/6*P100 е комплект от 100 проходни RJ45 конектора за изграждане и ремонт на мрежови кабели Cat.6. Проходната конструкция тип EZ позволява осемте проводника на усуканата двойка да преминат изцяло през корпуса на щепсела.

За разлика от стандартните RJ45 конектори, при които проводниците трябва предварително да се изрежат на еднаква дължина и да се поставят „на сляпо“ до края на щепсела, тук всеки проводник излиза през предната част. Монтажникът вижда дали цветовете са подредени правилно и дали всички проводници са преминали докрай.

След проверката конекторът се поставя в подходящи проходни кримпващи клещи. Клещите притискат контактите към проводниците, фиксират кабела и отрязват излишните краища.

Резултатът е по-бързо, по-лесно и по-предвидимо кримпване с по-малък риск от грешно подредени цветове, недостигнал докрай проводник или прекалено късо изрязан кабел.

Какво означава „проходен RJ45 конектор“?

При този тип конектор отделните проводници не спират вътре в пластмасовия корпус. Те преминават през канали и излизат отпред.

Това предоставя няколко важни предимства:

• цветовата последователност се вижда преди кримпване;
• лесно се проверява дали всички осем проводника са поставени;
• проводниците могат да бъдат издърпани напред до пълно подреждане;
• усукването на двойките може да остане максимално близо до контактите;
• не е необходимо предварително да се уцелва точната дължина;
• намалява се рискът проводник да остане по-назад от останалите;
• работата е по-бърза при голям брой мрежови кабели.

Защо този тип конектор е по-лесен за използване?

При стандартен RJ45 щепсел монтажникът трябва едновременно да подреди проводниците, да ги изправи, да ги отреже на еднаква дължина и да ги вкара докрай, без да може ясно да види крайната им позиция.

При проходния тип EZ проводниците се оставят малко по-дълги и се прекарват през целия щепсел. Така можете да видите:

• дали цветовете са в правилния ред;
• дали няма разменена двойка;
• дали всички проводници са преминали през отделните канали;
• дали външната обвивка на кабела е влязла достатъчно навътре;
• дали усуканите двойки са разплетени само толкова, колкото е необходимо.

Едва след тази визуална проверка се извършва кримпването. Това е особено полезно за хора с по-малко опит, но спестява време и на професионални монтажници, които ежедневно терминират десетки кабели.

Триконтактни ножове за надежден контакт

Всеки от осемте контакта на щепсела използва триконтактен режещ ръб. При кримпване контактът прониква в изолацията на съответния проводник и създава електрическата връзка.

За надежден резултат трябва да се използват:

• съвместим UTP Cat.6 кабел;
• правилно подредени проводници;
• качествени кримпващи клещи;
• достатъчно силно и пълно притискане;
• тестер за проверка след монтажа.

Конекторът сам по себе си не може да компенсира неправилно подредени цветове, неподходящ кабел или непълно кримпване.

За кого е подходящ комплектът?

Професионални монтажници

Пакетът от 100 броя е практичен за фирми и техници, които изграждат системи за видеонаблюдение, компютърни мрежи, PoE инсталации и интернет окабеляване.

Инсталатори на IP камери

RJ45 конекторите са подходящи за изработване на LAN връзки между IP камери, PoE суичове, NVR видеорегистратори, рутери и мрежово оборудване.

Мрежови и IT специалисти

Подходящи са за изработка на пач кабели, ремонт на повредени накрайници и терминиране на кабели при изграждане на локални мрежи.

Електротехници и системни интегратори

Могат да се използват при окабеляване на офиси, магазини, складове, производствени помещения, хотели, жилища и други обекти.

Домашни потребители

Проходният дизайн улеснява работата и за хора без голям опит, стига да разполагат с подходящи клещи и LAN тестер и да спазват правилната цветова схема.

Подходящи приложения

• IP системи за видеонаблюдение;
• PoE IP камери;
• NVR видеорегистратори;
• PoE и стандартни мрежови суичове;
• рутери и точки за достъп;
• локални компютърни мрежи;
• пач кабели;
• домашно и офис окабеляване;
• интернет инсталации;
• мрежови принтери;
• контрол на достъп с Ethernet връзка;
• VoIP телефони;
• други устройства с RJ45 Ethernet порт.

Важно: работата с PoE е възможна само когато кабелът, конекторите, кримпването и цялата инсталация са правилно изпълнени и съвместими с използвания PoE стандарт.

Как се монтира проходният RJ45 конектор?

1. Отрежете кабела

Отрежете UTP Cat.6 кабела чисто и перпендикулярно. Не използвайте смачкан или повреден край.

2. Отстранете външната обвивка

Свалете приблизително 2–3 cm от външната изолация, без да наранявате изолацията на вътрешните проводници.

Ако някой проводник е срязан, притиснат или наранен, отрежете участъка и започнете отново.

3. Разделете усуканите двойки

Разделете четирите усукани двойки и ги изправете внимателно. Разплитайте ги само колкото е необходимо за подреждането.

Колкото повече се разплетат двойките, толкова по-голяма е вероятността да се влошат характеристиките на мрежовата връзка.

4. Подредете проводниците

Изберете една цветова схема и я използвайте еднакво в двата края на кабела.

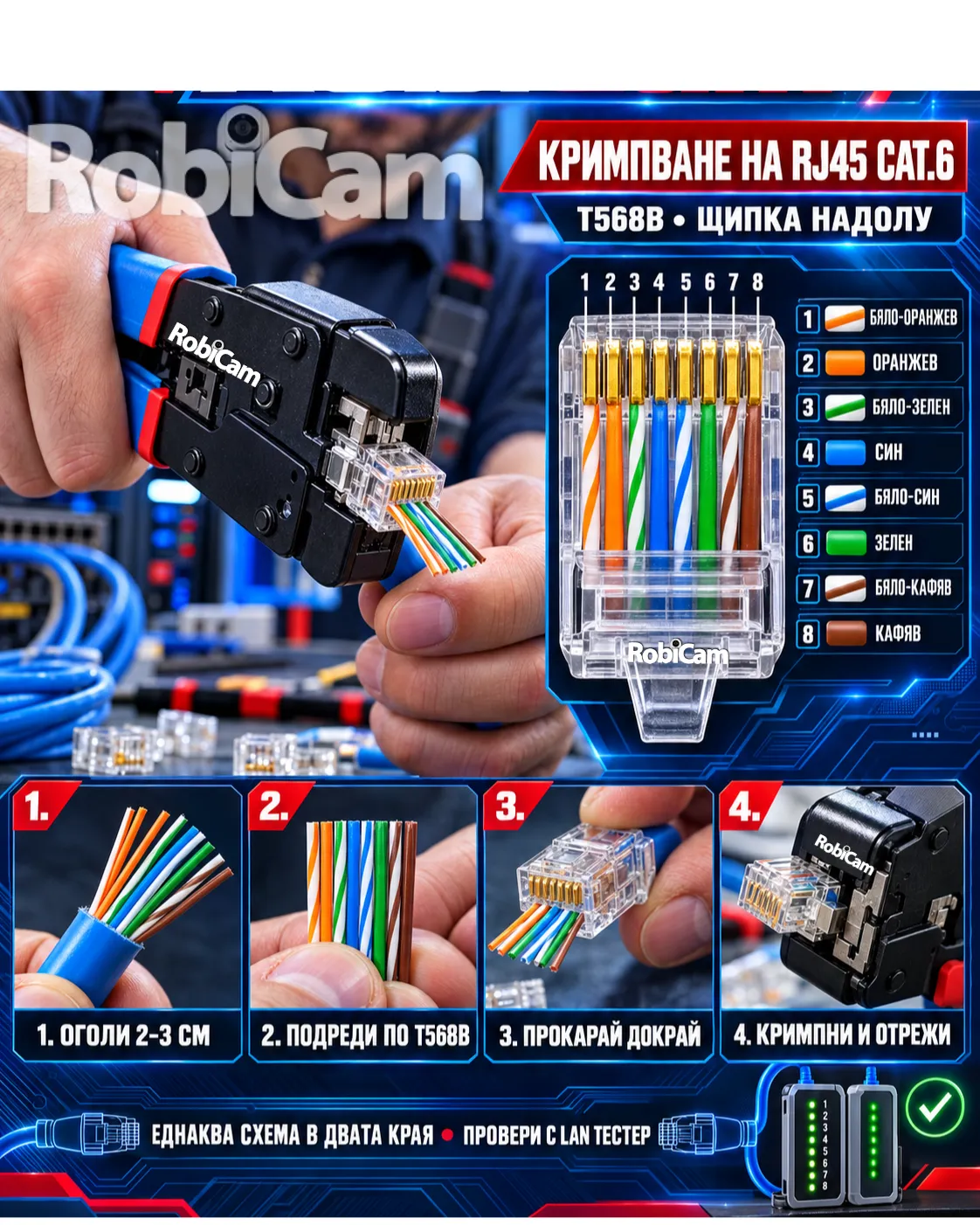

Схема T568B

1. Бяло-оранжев
2. Оранжев
3. Бяло-зелен
4. Син
5. Бяло-син
6. Зелен
7. Бяло-кафяв
8. Кафяв

T568B е широко използваната схема при стандартни мрежови инсталации.

Схема T568A

1. Бяло-зелен
2. Зелен
3. Бяло-оранжев
4. Син
5. Бяло-син
6. Оранжев
7. Бяло-кафяв
8. Кафяв

За стандартен прав мрежов кабел двата края трябва да бъдат терминирани по една и съща схема – T568B към T568B или T568A към T568A.

5. Прекарайте проводниците през конектора

Дръжте RJ45 щепсела в правилната посока и прекарайте осемте проводника през отделните канали. Те трябва да излязат през предната част на конектора.

Издърпайте ги внимателно, докато външната обвивка на кабела влезе в задната част на щепсела. Фиксиращата част на конектора трябва да притисне общата външна обвивка, а не само отделните жила.

6. Проверете цветовете

Преди кримпване огледайте проводниците през прозрачния корпус. Проверете цветовия ред от първи до осми проводник.

Това е основното предимство на проходния конектор – грешката може да бъде открита преди окончателното притискане.

7. Кримпнете със съвместими клещи

Поставете конектора в клещи HT-240T или други клещи, изрично предназначени за проходни RJ45 конектори.

Притиснете ръкохватките докрай. При правилна работа клещите:

• притискат осемте контакта към проводниците;
• фиксират задната част на щепсела към кабела;
• отрязват излишните проводници, излизащи отпред.

8. Проверете отрязването

След кримпване огледайте предната страна. Не трябва да остават стърчащи медни проводници, които могат да попречат на поставянето в RJ45 порт или да предизвикат лош контакт.

9. Тествайте кабела

Проверете готовия кабел с LAN тестер. Тестерът трябва да потвърди правилна връзка от 1 до 8 без прекъсване, размяна или късо съединение.

Не разчитайте само на това, че устройството е установило мрежова връзка. Неправилно кримпнат кабел може да работи нестабилно, с по-ниска скорост или с проблеми при PoE захранването.

Защо са препоръчителни клещите HT-240T?

HT-240T са предназначени за работа с проходни RJ45 щепсели. Освен стандартното притискане, те разполагат с режещ механизъм, който премахва проводниците непосредствено до предната страна на конектора.

Това осигурява:

• кримпване и изрязване с едно движение;
• равномерно отрязани проводници;
• липса на стърчащи краища;
• по-бърза работа;
• по-малък риск от късо съединение;
• по-професионален краен резултат.

Обикновени клещи, които не са предназначени за проходни щепсели, могат да кримпнат контактите, но няма да изрежат правилно излизащите отпред проводници. Ръчното им рязане може да остави остри или прекалено дълги краища.

Основни предимства

• Проходна конструкция тип EZ
• Визуална проверка на всички проводници
• По-лесно спазване на T568A или T568B
• По-бързо кримпване
• Намален риск от неправилно подреждане
• Намален риск от недостигнал до контакта проводник
• Три режещи контактни ръба за всеки проводник
• Подходящи за UTP Cat.6 кабел
• Съвместими със специализирани проходни клещи HT-240T
• Практичен пакет от 100 броя
• Подходящи за професионални и домашни инсталации
• Отличен избор при изграждане на голям брой мрежови връзки

Технически характеристики

Характеристика	Стойност
Модел	RJ45T/6*P100
Тип конектор	Проходен RJ45 щепсел тип EZ
Конфигурация	8P8C / 8 контакта
Категория	Cat.6
Подходящ кабел	UTP неекранирана усукана двойка
Монтаж на проводниците	Кримпване
Контакт	Три режещи ръба за всеки проводник
Препоръчителни клещи	HT-240T
Екранировка	Не
Количество	100 броя
Опаковка	Пакет от 100 конектора

Важно преди поръчка

Това е неекраниран UTP конектор Cat.6. Ако използвате екраниран FTP или STP кабел и трябва да се запази непрекъснатостта на екранировката, изберете екраниран RJ45 конектор.

Преди поръчка проверете:

• дали кабелът е UTP Cat.6;
• дали диаметърът на проводниците и външната обвивка са подходящи за конектора;
• дали проводниците на кабела са съвместими с кримпващите контакти;
• дали клещите са предназначени за проходни RJ45 конектори;

Не може да се гарантира категория Cat.6 само чрез смяна на конектора. Крайната производителност зависи от кабела, дължината, начина на полагане, качеството на кримпването, разплитането на двойките и всички останали компоненти по трасето.

Комплектът съдържа

• 100 × проходен RJ45 конектор Cat.6 тип EZ

Клещите HT-240T, UTP кабелът, защитните маншони и LAN тестерът не са включени и се предлагат отделно.

Често задавани въпроси

Подходящи ли са за Cat.5e кабел?

Конекторът е предназначен за UTP Cat.6. Въпреки че физически може да има сходство с други RJ45 конектори, правилната съвместимост зависи от диаметъра и конструкцията на конкретния кабел. За Cat.5e е по-коректно да се използва предназначеният за него модел.

Подходящи ли са за FTP кабел?

Не са екранирани. За FTP или STP инсталация, при която трябва да се запази екранировката, използвайте екраниран проходен конектор.

Могат ли да се използват за IP камери?

Да, при съвместим UTP Cat.6 кабел и правилно кримпване могат да се използват за мрежовата връзка на IP камери, NVR устройства и PoE суичове.

Работят ли с PoE?

Правилно изработеният мрежов кабел може да пренася данни и PoE захранване. Надеждността зависи от кабела, кримпването, дължината и използваното PoE оборудване.

Може ли да се използват стандартни кримпващи клещи?

Препоръчват се клещи за проходни конектори, например HT-240T. Стандартните клещи обикновено не разполагат с нож, който да изреже проводниците отпред.

Необходимо ли е проводниците да се белят поотделно?

Не. Контактите на щепсела прорязват изолацията при кримпване. Премахва се само общата външна обвивка на мрежовия кабел.

Трябва ли да се използва T568A или T568B?

И двете схеми са валидни. За стандартен прав кабел е важно да използвате една и съща схема в двата края. T568B е широко разпространена при мрежови инсталации.

Как да разбера дали кримпването е правилно?

Проверете визуално контактите и използвайте LAN тестер. Всички линии от 1 до 8 трябва да бъдат свързани в правилната последователност.
