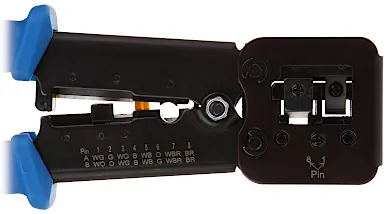

Кримпващи клещи HT-240T за проходни букси RJ45, RJ12 и RJ11 тип EZ Pass-Through

По-лесно и сигурно кримпване на мрежови кабели

HT-240T е специализиран инструмент за кримпване на проходни RJ конектори тип EZ Pass-Through. При този тип букси отделните проводници преминават през предната част на конектора, което позволява тяхната последователност да бъде проверена непосредствено преди кримпването.

При притискане клещите фиксират контактите на конектора към проводниците и изрязват излишните им краища. Така целият процес се извършва с едно движение, а вероятността от неправилно подредени или недостатъчно вкарани жила е значително по-малка.

Съвместими конектори

Клещите HT-240T са предназначени за:

• проходни RJ45 8P8C конектори тип EZ;
• проходни RJ12 6P6C конектори тип EZ;
• проходни RJ11 6P4C конектори тип EZ.

Това ги прави подходящи както за Ethernet мрежи и системи за видеонаблюдение, така и за телефонни и комуникационни инсталации.

Кримпване и изрязване с едно движение

Основното предимство на HT-240T е вграденото острие, което отрязва проводниците, подаващи се през проходния конектор. Не е необходимо предварително да определяте напълно точната им дължина или да ги подрязвате ръчно след поставянето на буксата.

Получавате:

• по-бързо терминиране на кабелите;
• равномерно и чисто изрязване;
• по-малък риск от разместени проводници;
• по-добър контрол върху цветовата последователност;
• по-надеждна електрическа връзка;
• по-професионален краен резултат.

Вграден нож за подготовка на кабела

Инструментът разполага и с функция за рязане и оголване на външната изолация на кабела. Това позволява основните операции по подготовка и кримпване да бъдат извършени с един инструмент.

При оголване внимавайте да не прорежете изолацията на отделните жила. За най-добър резултат усуканите двойки трябва да се разплитат само толкова, колкото е необходимо за правилното им подреждане и вкарване в конектора.

Как се използват клещите HT-240T?

1. Отрежете кабела равномерно.
2. Отстранете приблизително 2–3 cm от външната му изолация.
3. Разделете и изправете осемте проводника.
4. Подредете ги по избраната схема – най-често T568B.
5. Прокарайте проводниците през проходния RJ45 конектор.
6. Проверете още веднъж цветовата последователност.
7. Уверете се, че външната обвивка на кабела влиза достатъчно навътре в конектора, за да бъде захваната.
8. Поставете буксата докрай в съответното гнездо на клещите.
9. Стиснете ръкохватките докрай. Инструментът ще кримпва контактите и ще изреже излишните проводници.
10. Проверете готовия кабел с LAN тестер.

Стандартна последователност T568B

При RJ45 конектор, гледан откъм контактните пластини и с фиксиращата щипка надолу, проводниците се подреждат отляво надясно:

1. Бяло-оранжев
2. Оранжев
3. Бяло-зелен
4. Син
5. Бяло-син
6. Зелен
7. Бяло-кафяв
8. Кафяв

За стандартен прав мрежов кабел използвайте една и съща последователност в двата края.

За кого са подходящи?

HT-240T е практичен избор за:

• монтажници на системи за видеонаблюдение;
• мрежови и телекомуникационни техници;
• електротехници;
• системни интегратори;
• сервизи и монтажни екипи;
• домашни потребители, които изграждат собствена LAN мрежа;
• всеки, който редовно изработва мрежови кабели по точна дължина.

Клещите са особено полезни при монтаж на IP камери, NVR системи, рутери, суичове, точки за достъп, пач панели и други мрежови устройства.

Защо проходните букси са по-лесни за монтаж?

При стандартните RJ45 конектори жилата остават скрити в корпуса и неправилното им подреждане понякога се забелязва едва след кримпването. При EZ Pass-Through буксите проводниците преминават през предната част и цветовете могат да бъдат проверени непосредствено преди притискането.

Това е особено полезно за хора с по-малко опит, но спестява време и на професионалните монтажници при терминиране на голям брой кабели.

Технически характеристики

• Модел: HT-240T
• Тип: кримпващи клещи за проходни RJ конектори
• Поддържани букси: RJ45 8P8C EZ, RJ12 6P6C EZ и RJ11 6P4C EZ
• Кримпване: да
• Автоматично изрязване на излишните проводници: да
• Функция за рязане и оголване на кабел: да
• Материал: метал и полимерни ръкохватки
• Размери: 219 × 68 × 24 mm
• Тегло: приблизително 0,48 kg
• Цвят: черен със сини и червени елементи
• Предназначение: мрежови, телефонни и комуникационни инсталации

Важно

HT-240T е специално предназначен за проходни конектори тип EZ Pass-Through. Преди работа проверете дали използваната букса е с подходящия формат – RJ45 8P8C, RJ12 6P6C или RJ11 6P4C.

Качеството на готовата връзка зависи не само от клещите, но и от правилния избор на конектор спрямо категорията, вида и дебелината на кабела. След всяко кримпване препоръчваме кабелът да бъде проверен с LAN тестер.
